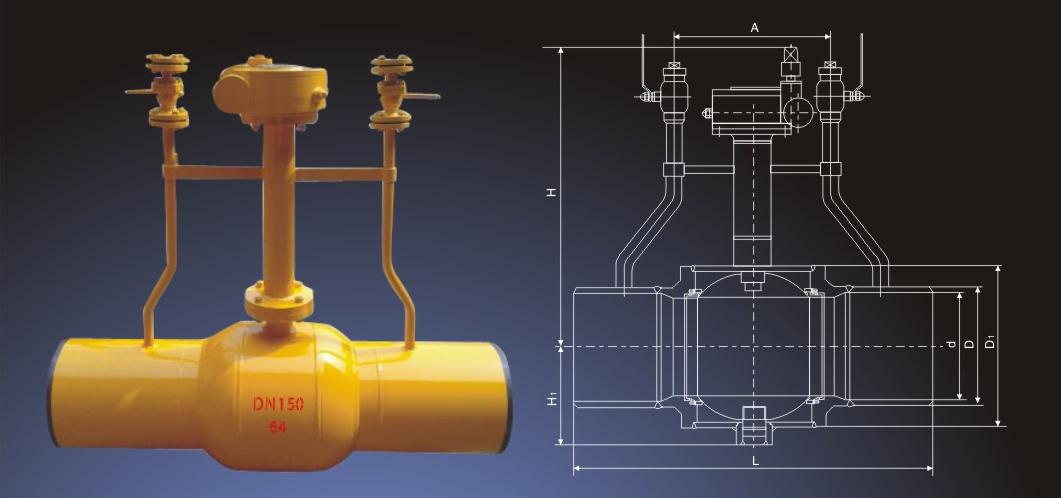

♦主要外形連接尺寸 PN64MPa/Class400
|
DN(mm) |
NPS(in) |
d |
D |
D1 |
L |
A |
H2 |
H1 |
|
150 |
6 |
150 |
168 |
273 |
1000 |
400 |
客戶指定 |
177 |
|
200 |
8 |
200 |
219 |
356 |
1100 |
400 |
207 |
|
|
250 |
10 |
250 |
273 |
426 |
1100 |
400 |
249 |
|
|
300 |
12 |
300 |
325 |
510 |
1230 |
500 |
298 |
|
|
350 |
14 |
334 |
356 |
560 |
1350 |
500 |
315 |
|
|
400 |
16 |
387 |
406 |
630 |
1480 |
500 |
380 |
|
|
500 |
20 |
489 |
508 |
813 |
1720 |
600 |
487 |
|
|
600 |
24 |
590 |
610 |
990 |
1800 |
650 |
578 |
|
|
700 |
28 |
686 |
711 |
1140 |
1950 |
700 |
660 |
|
|
800 |
32 |
781 |
813 |
1320 |
2150 |
800 |
752 |
|
|
900 |
36 |
876 |
914 |
1480 |
2400 |
800 |
852 |
|
|
1000 |
40 |
978 |
1020 |
1620 |
2600 |
800 |
954 |
注：該結構長度L為客戶未指足袖管長度時尺寸,可根據客戶需要兩端加袖管，袖管的長度由客戶指定。
